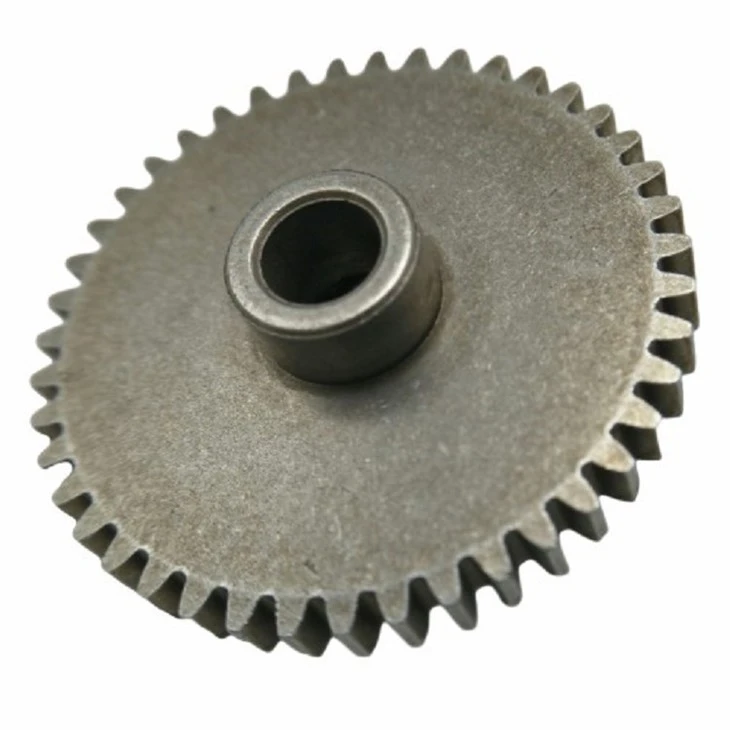

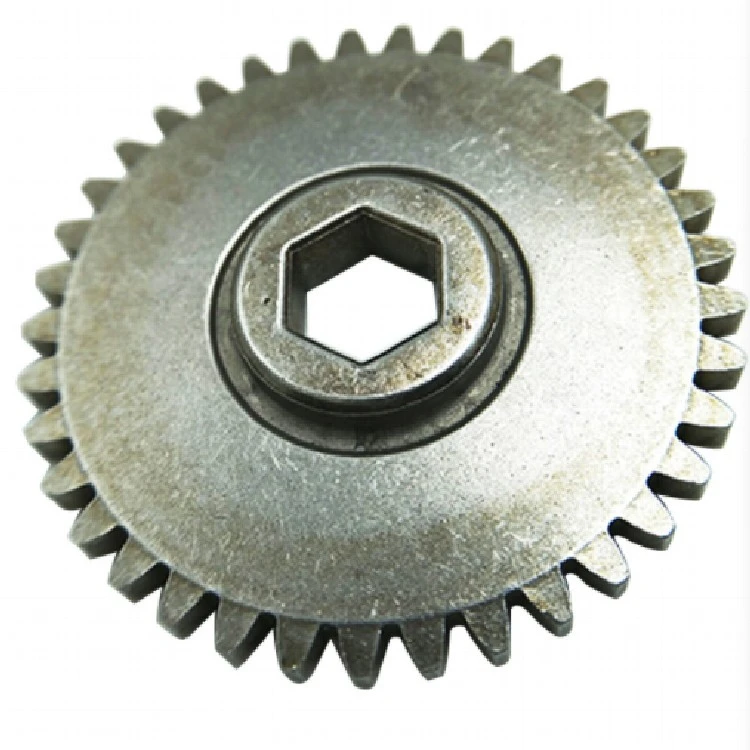

고강도 기어 PM 소결 부품

제품 장점

생산 과정

1. 고강도 분말 야금 기어 제품의 공정:

1. 고강도 분말 야금 기어 제품의 경우 밀도가 높아야하며 "프레스-예비 연소-재연소-열처리" 프로세스를 채택해야 합니다.

2. 재료에 2% -3% 니켈과 2% 구리를 추가하면 소결 후 재료의 인성과 충격 강도를 크게 향상시킬 수 있습니다.

3. 저탄소 함량은 열처리 중에 제품의 높은 표면 경도와 내마모성을 보장할 수 있으며 코어의 저탄소는 제품의 내충격성을 향상시킵니다.

4. 침탄 및 담금질에 비해 침탄 질화 제품은 내마모성이 우수하고 침탄 질화 온도가 낮 으면 부품 코어의 강도를 보장하고 부품의 담금질 변형을 줄입니다.

2. 고강도 분말 야금 기어 제품의 특징:

1. 분말 야금 빌릿의 크기를 사용하면 강도가 약 10% 향상됩니다.

2. 일반 FN0205 분말 야금 기어의 경우 최대 14NM의 토크를 전달할 수 있으며 온도 프레스 부품은 20NM에 도달할 수 있습니다. 온도를 누르면 FD0405는 약 25NM에 도달할 수 있습니다. 따라서 전문적인 분말 야금술에 의해 설계된 전체 기어 세트의 경우 가벼움은 여전히 ​​30-40퍼센트까지 증가할 수 있습니다.

3. 재료의 팽창 계수와 금형의 정밀도는 주로 분말 야금 기어의 정밀도에 달려 있습니다. 직경이 50 미만인 기어의 경우 일반적으로 국내 금형은 8-9 등급이고 수입 금형은 7-8 등급입니다. 헬리컬 기어라면 한 단계 더 높을 수 있습니다. 분말 야금 기어의 가장 큰 장점은 매우 우수한 일관성으로 대량 생산할 수 있다는 것입니다.

자동차 엔진에 일반적으로 사용되는 분말 야금 부품으로서 분말 야금 기어는 일회성 성형 및 마무리 공정을 통해 기어 정밀도 요구 사항을 완전히 충족하고 가공 효율을 효과적으로 개선하며 다른 후 처리가 필요하지 않습니다.

고강도 기어 소결 부품에 분말 야금 적용
변속기 시스템의 중요한 부품인 기어는 일반적으로 기계 가공을 통해 만들어집니다. 그러나 산업이 발전함에 따라 기어 및 기타 부품에 대한 요구 사항이 점점 높아지고 있으며 비용, 납기 및 소음 측면에서 기어 가공이 어렵습니다. 분말 야금은 복잡한 형상의 부품을 제조할 수 있는 기술입니다. 그것은 재료를 절약하고, 에너지를 절약하고, 노동력을 절약하고, 고품질이 될 수 있습니다. 대량 생산에 적합하며 부품 및 기어에 대한 다양한 산업의 요구 사항을 충족할 수 있습니다. 따라서 분말 야금 산업은 기어 산업과 밀접한 관련이 있습니다.

보다 복잡한 구조의 기어를 가공하기 위해 분말 야금 기술을 적용할 수 있으며 가공 중에 더 많은 주의를 기울여야 합니다. 이 경우 가공된 기어가 더 높은 강도를 얻을 수 있도록 공작물의 다양한 성능 요구 사항에 따라 재료를 적절하게 선택해야 합니다. .

기어 가공에 분말 야금 블랭크를 사용하면 강도를 약 10% 높일 수 있습니다. 또한 분말 야금에 의한 기어 생산의 정밀도는 재료 가공의 팽창 계수 및 금형의 정밀도와 관련이 있습니다. 따라서 직경 50 이내 기어의 국내 금형은 약 8 단계이고 수입 금형은 7 단계보다 약간 낫습니다. 이때 헬리컬기어라면 등급이 더 높아진다. 분말 야금을 사용하여 기어를 만드는 가장 큰 장점은 대량 생산이 가능하고 균일성이 좋다는 것입니다.

일반 분말 야금 기어 제품은 일반적으로 14NM에 해당하는 토크를 견딜 수 있으며 온간 압착 부품의 경우 20NM에 도달할 수 있습니다. 설계할 때 전체 기어 세트가 전문적인 분말 야금 설계를 채택하면 형상 수정이 허용되는 경우 품질이 약 30% 감소할 수 있습니다.

소결 기어의 성능은 분말 야금 공정과 밀접한 관련이 있습니다. 서로 다른 공정과 기술 경로로 생산되는 기어의 성능은 크게 다르며 분말 야금 기술의 발전은 소결 기어의 성능 향상과 치수 안정성을 촉진했습니다.
