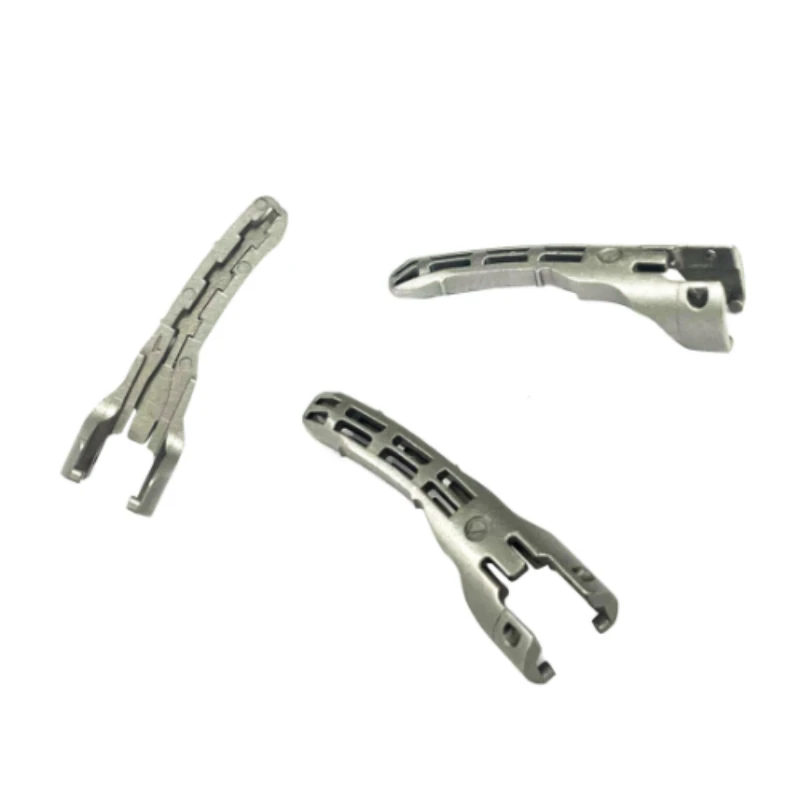

초음파 칼 펜치 티타늄 합금 왁스 손실 주조
초음파 칼 집게는 수술 과정에서 널리 사용되는 의료 기기입니다. 초음파 기술을 사용하여 고주파 진동을 발생시켜 조직 내 물 분자를 기화시키고 단백질 수소 결합을 끊어 조직 절단 및 지혈 기능을 수행합니다. 수술 과정 중 안전성과 효율성을 보장하기 위해 재료 및 제조 공정에 대한 요구 사항이 매우 높으며 디자인이 정확합니다.
다음은 초음파 나이프 플라이어 티타늄 합금의 왁스 손실 주조에 대한 완전한 분석입니다.
초음파 나이프 플라이어 개요
초음파 칼 집게는 수술 과정에서 널리 사용되는 의료 기기입니다. 초음파 기술을 사용하여 고주파 진동을 발생시켜 조직 내 물 분자를 기화시키고 단백질 수소 결합을 끊어 조직 절단 및 지혈 기능을 수행합니다. 수술 과정 중 안전성과 효율성을 보장하기 위해 재료 및 제조 공정에 대한 요구 사항이 매우 높으며 디자인이 정확합니다.
티타늄 합금 재료 선택
우수한 성능 특성
생체적합성
티타늄 합금은 생체 적합성이 우수하고 인체 조직과의 친화력이 높습니다. 인체에 이식한 후 면역반응과 거부반응을 일으키기 쉽지 않은데, 이는 초음파 겸자와 같이 인체 조직에 직접 접촉하는 의료기기에 있어 매우 중요하고, 환자의 수술 후 합병증을 줄일 수 있다.
고강도 및 저밀도
티타늄 합금은 강도가 높고-작동 중 초음파 칼에 의해 생성되는 고주파 진동과 큰 응력을 견딜 수 있어 기기의 구조적 무결성을 보장합니다. 동시에, 낮은-밀도 특성으로 인해 초음파 집게의 무게가 가벼워지고 의사의 수술이 편리하며 장기 수술로 인한 피로가 줄어듭니다.-
내식성
수술 과정에서 초음파 칼 겸자는 다양한 체액 및 소독제와 접촉하게 됩니다. 티타늄 합금의 우수한 내식성은 기구의 녹과 손상을 방지하고, 수명을 연장하며, 여러 번 사용하고 소독한 후에도 안정적인 성능을 보장합니다.
재료 구성 및 특성
Ti-6Al-4V와 같은 일반적인 티타늄 합금 중 알루미늄(Al)은 합금의 강도와 열 안정성을 향상시킬 수 있고, 바나듐(V)은 합금의 가공 성능과 인성을 향상시킬 수 있습니다. 이 합금의 포괄적인 특성으로 인해 이 합금은 초음파 플라이어 제조에 이상적인 재료입니다.
로스트 왁스 주조 공정의 원리
1. 왁스 몰드 만들기: 먼저 초음파 펜치의 설계 도면에 따라 정밀 몰드를 사용하여 초음파 펜치와 정확히 동일한 모양의 왁스 몰드를 만듭니다. 왁스 몰드 생산의 정밀도는 최종 제품의 치수 정확도와 표면 품질에 직접적인 영향을 미칩니다. 왁스 몰드의 세부 사항과 치수가 요구 사항을 충족하는지 확인하기 위해 일반적으로 사출 성형 및 기타 방법이 사용됩니다.
2. 쉘 만들기: 왁스 몰드를 내화 코팅에 담근 다음 내화 모래를 뿌리고 이 과정을 여러 번 반복하여 왁스 몰드 표면에 일정한 두께의 쉘을 형성합니다. 쉘은 후속 주조 공정에서 용융 금속의 고온과 충격을 견딜 수 있도록 충분한 강도와 고온 저항을 가져야 합니다.
3. 탈왁스: 쉘이 있는 왁스 몰드를 증기 탈랍 주전자 또는 고온로에 넣어 왁스 몰드를 녹이고 쉘 밖으로 흘러나오도록 하여 쉘 내부에 초음파 나이프 플라이어의 모양과 일치하는 공동을 형성합니다. 탈왁스 공정에서는 주조 품질에 영향을 미치는 잔류 왁스를 방지하기 위해 왁스 주형이 완전히 녹고 배출되도록 해야 합니다.
4. 껍질 구이: 왁스를 제거한 껍질을 고온-로에 넣어 구워 껍질 내부의 불순물과 수분을 추가로 제거하고 강도와 통기성을 향상시킵니다. 로스팅 온도와 시간은 쉘 재료와 가공물의 요구 사항에 따라 정밀하게 제어되어야 합니다.
5. 제련 및 주입: 티타늄 합금 원료를 진공 유도 용해로에 넣고 용해하여 미리 결정된 온도와 조성의 균일성을 달성합니다. 용해 과정에서 티타늄 합금이 불순물을 산화하고 흡수하는 것을 방지하기 위해 용광로 내부의 진공도와 분위기를 엄격하게 제어해야 합니다. 그런 다음 녹은 티타늄 합금 액체를 중력 또는 원심력에 의해 구운 껍질에 붓습니다.
6. 냉각 및 세척: 부은 후 티타늄 합금 액체가 금형 쉘 내부에서 자연적으로 냉각되어 응고되도록 합니다. 주물이 특정 온도로 냉각된 후 주형 쉘을 제거하고 주물을 청소 및 연마하여 표면 버 및 잔여 주형 쉘 재료를 제거합니다.
1. 고정밀 성형: 로스트 왁스 주조는 복잡한 형상의 고정밀 성형을 달성할 수 있으며 펜치 헤드의 톱니 모양 및 조인트 부품의 복잡한 구조와 같은 초음파 펜치의 정밀한 구조 설계 요구 사항을 충족하여 제품의 성능과 기능성을 보장합니다.
2. 우수한 표면 품질: 왁스 손실 주조를 통해 얻은 주물은 표면 마감이 높아 후속 처리 작업량을 줄이고 초음파 플라이어의 생체 적합성과 안전성을 향상시킵니다.
3. 높은 재료 활용률: 다른 주조 방법과 비교하여 로스트 왁스 주조는 재료 낭비를 줄이고 재료 활용률을 향상시키며 생산 비용을 절감할 수 있습니다.
초음파 나이프 플라이어를 사용한 티타늄 합금의 왁스 손실 주조에 대한 주요 기술적 과제 및 솔루션
기술적 과제: 티타늄 합금은 활발한 화학적 특성을 갖고 있으며 고온에서 산소 및 질소와 같은 원소와 반응하기 쉽기 때문에 주조 시 다공성 및 함유물과 같은 결함이 발생합니다. 동시에 티타늄 합금은 융점이 높아 용융 및 주입 과정에서 온도 조절이 어렵습니다.
해결책: 진공 유도 용해 기술을 채택하여 진공 환경에서 티타늄 합금을 녹이고 부어 티타늄 합금과 외부 가스 간의 접촉을 줄입니다. 동시에 용융 및 주입 온도, 시간 및 속도를 정밀하게 제어하면 티타늄 합금 액체의 품질과 충전 효과가 보장됩니다.
기술적 과제: 쉘의 강도, 통기성 및 열 안정성은 주조 품질에 큰 영향을 미칩니다. 껍질의 강도가 부족하면 붓는 과정에서 갈라지기 쉽습니다. 통기성이 좋지 않으면 주물에 다공성이 발생할 수 있습니다. 열 안정성이 열악하면 고온에서 쉘의 변형이 발생하여 주조품의 치수 정확도에 영향을 줄 수 있습니다.
해결책: 적절한 쉘 재료와 준비 공정을 선택하고 쉘의 공식과 생산 매개변수를 최적화합니다. 예를 들어, 다-층 코팅 기술을 사용하여 쉘의 강도와 통기성을 향상시킵니다. 고온-하소 처리를 통해 쉘의 열 안정성이 향상됩니다.
기술적 과제: 초음파 플라이어는 극도로 높은 치수 정확도를 요구하며, 왁스 손실 주조 중 여러 공정은 왁스 주형 수축, 쉘 팽창 및 수축, 주물의 냉각 수축과 같은 주물의 치수 정확도에 영향을 미칠 수 있습니다.
해결책: 정밀한 금형 설계 및 제조를 통해 왁스 금형의 치수 정확도를 제어합니다. 쉘 제조 및 베이킹 과정에서 쉘의 변형을 줄이기 위해 적절한 공정 매개변수가 채택됩니다. 주조품의 냉각 과정을 시뮬레이션 및 최적화하고, 주조품의 수축을 예측 및 보상하며, 최종 제품의 치수 정확도가 요구 사항을 충족하는지 확인합니다.
품질검사 및 후속가공
품질검사
비파괴 검사: X-레이 검사, 초음파 검사 및 기타-비파괴 검사 방법을 사용하여 주물 내부에 기공, 균열 등의 결함이 있는지 여부를 감지하여 제품의 품질과 안전성을 보장합니다.
치수 검사: 3차원 측정 기기와 같은 고정밀 측정 장비를 사용하여{0}}초음파 플라이어의 주요 치수를 검사하여 제품이 설계 요구 사항을 충족하는지 확인합니다.
성능 테스트: 절단력, 지혈 효과, 초음파 진동 주파수 등과 같은 초음파 나이프 플라이어의 성능을 테스트하여 제품이 실제 사용 시 성능 표준을 충족하는지 확인합니다.
후속 처리
표면 처리 : 초음파 펜치의 표면 처리로 아노다이징, 코팅 처리 등을 하여 표면 경도, 내마모성, 내식성을 향상시키는 동시에 외관 품질도 향상시킵니다.
조립 및 디버깅: 주조 초음파 나이프 클램프 구성 요소를 조립, 디버깅 및 교정하여 다양한 기능이 정상이고 임상 사용 요구 사항을 충족하는지 확인합니다.
