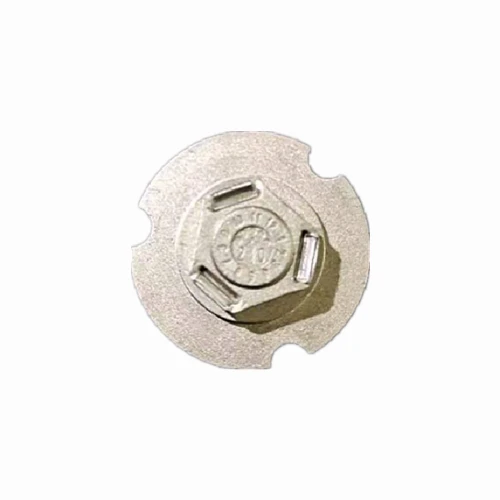

티타늄 합금으로 제작된 자동차 트렁크 자물쇠 분실-왁스 주조
정의 및 원리 Lost{0}}자동차 트렁크 자물쇠용 티타늄 합금의 왁스 주조는 자동차 트렁크 자물쇠 제조에 사용되는 정밀 금속 성형 공정입니다. 인베스트먼트 주조라고도 알려진 로스트{2}}왁스 주조는 먼저 원하는 자물쇠와 동일한 모양의 왁스 모델을 생성하여 작동합니다. 그런 다음 왁스 모형의 표면에 내화물을 반복적으로 코팅하여 일정한 강도의 쉘을 형성합니다.
정의 및 원리 Lost{0}}자동차 트렁크 자물쇠용 티타늄 합금의 왁스 주조는 자동차 트렁크 자물쇠 제조에 사용되는 정밀 금속 성형 공정입니다. 인베스트먼트 주조라고도 알려진 로스트{2}}왁스 주조는 먼저 원하는 자물쇠와 동일한 모양의 왁스 모델을 생성하여 작동합니다. 그런 다음 왁스 모형의 표면에 내화물을 반복적으로 코팅하여 일정한 강도의 쉘을 형성합니다. 껍질이 건조되고 굳어진 후 가열되어 왁스 모형이 녹고 흘러나와 자물쇠 모양과 일치하는 껍질 내부에 구멍이 형성됩니다. 마지막으로, 용융된 티타늄 합금이 이 공동에 부어집니다. 티타늄 합금이 냉각되어 굳은 후 껍질이 부서져 원하는 자동차 트렁크 잠금 장치를 얻습니다.
재료 선택 – 티타늄 합금 티타늄 합금은 뛰어난 특성으로 인해 주로 자동차 트렁크 자물쇠의 로스트 왁스 주조에 사용됩니다.
고강도
티타늄 합금은 강도가 높으며 상당한 외부 힘을 견딜 수 있습니다. 자동차 트렁크 잠금 장치는 일상적인 사용 중에 자주 열고 닫히며 충격과 압력을 받을 수 있습니다. 티타늄 합금의 강도가 높기 때문에 이러한 조건에서도 잠금 장치가 쉽게 변형되거나 파손되지 않으므로 정상적인 사용과 보안이 보장됩니다.
저밀도
티타늄 합금은 밀도가 상대적으로 낮기 때문에 자물쇠가 더 가벼워집니다. 자동차 경량화 추세에 따라 각종 부품의 무게를 줄이는 것은 연비 향상과 전반적인 성능 향상에 도움이 됩니다. 트렁크 잠금 장치가 가벼워지면 차량에 과도한 부담이 가중되지 않으며 설치 및 작동도 용이해집니다.
부식 저항
자동차는 다양한 환경에서 작동하며 트렁크 잠금 장치는 비, 습기, 염분 등으로 인해 부식되기 쉽습니다. 티타늄 합금은 내식성이 뛰어나 이러한 부식 요인의 영향을 견디고 잠금 장치의 수명을 연장하며 부식으로 인한 오작동 및 손상을 줄입니다.
생체적합성
생체 적합성은 자동차 응용 분야에서 주요 고려 사항은 아니지만 티타늄 합금의 화학적 안정성을 반영합니다. 이러한 안정성은 티타늄 합금이 장기간 사용 중에 주변 환경과 화학적으로 반응하지 않도록 하여-자물쇠의 성능과 품질을 더욱 보장합니다.
로스트-웨이퍼 캐스팅의 장점
높은 정밀도
손실된-웨이퍼 주조를 통해 치수 정확도가 매우 높은 자동차 트렁크 잠금 장치를 생산할 수 있습니다. 왁스 모형은 정밀한 금형을 사용하여 제작할 수 있기 때문에 복잡한 모양, 작은 구멍, 미세한 질감 등 자물쇠의 디자인 세부 사항을 정확하게 복제할 수 있습니다. 쉘 제조 공정은 또한 캐비티의 치수 정확도를 보장하여 치수 오류를 최소화하고 자동차 제조의 고정밀 요구 사항을 충족하는 최종 주조 잠금 장치를 생성합니다.
좋은 표면 품질
로스트 웨이퍼 주조 공정을 사용하여 생산된 자동차 트렁크 자물쇠는 표면 마감이 뛰어나므로 광범위한 후처리가 필요하지 않습니다.- 이는 생산 효율성을 향상시킬 뿐만 아니라 생산 비용도 절감시킵니다. 매끄러운 표면은 또한 자물쇠의 조립 및 사용을 용이하게 하고 표면 거칠기로 인한 마찰과 마모를 줄이고 자물쇠 작동의 부드러움과 신뢰성을 향상시킵니다.
복잡한 형상 제작 가능
자동차 트렁크 잠금 장치는 여러 기능을 달성하기 위해 복잡한 내부 구조와 외부 디자인을 갖는 경우가 많습니다. 로스트-웨이퍼 주조는 번거로운 접합 및 가공 없이 이러한 복잡한 형상을 쉽게 제조할 수 있습니다. 일체형-성형 방식으로 잠금 장치의 전반적인 강도와 성능을 보장하는 동시에 접합으로 인해 발생할 수 있는 잠재적인 실패 지점을 줄입니다.
높은 재료 활용도
로스트왁스 주조 공정에서 용융된 티타늄 합금은 재료 낭비가 거의 없이 금형 쉘의 공동을 완전히 채울 수 있습니다. 다른 가공 방법과 비교하여 로스트{2}}왁스 주조는 티타늄 합금 재료를 보다 효과적으로 활용하여 생산 비용을 절감하고 자원 활용도를 향상시킬 수 있습니다.
프로세스 단계
• 금형 설계 및 제조: 자동차 트렁크 잠금 장치의 설계 도면을 기반으로 컴퓨터 지원 설계(CAD)-소프트웨어를 사용하여 금형을 설계합니다. 그런 다음 가공, 방전 가공 및 기타 방법을 사용하여 고정밀 금형을 제조합니다.- 금형의 정밀도와 품질은 왁스 모델의 치수와 모양 정확도에 직접적인 영향을 미칩니다. 따라서 금형 제조 공정을 엄격하게 제어해야 합니다.
• 왁스 주입: 왁스 재료를 가열하고 녹여 우수한 유동성을 얻습니다. 그런 다음 용융된 왁스를 사출 성형기를 사용하여 금형에 주입하고 왁스가 금형 캐비티를 채울 수 있도록 일정 시간 동안 특정 압력과 온도를 유지합니다. 왁스가 식고 굳은 후 틀을 열고 왁스 모형을 꺼냅니다. 왁스 모형의 크기와 모양은 자물쇠의 설계 요구 사항과 일치해야 하며, 표면은 매끄럽고 결함이 없어야 합니다.
• 왁스 모델 조립: 복잡한 자동차 트렁크 잠금 장치의 경우 여러 왁스 모델을 함께 조립해야 할 수도 있습니다. 개별 왁스 모델은 용접 또는 접착을 통해 완전한 왁스 모델 어셈블리로 결합됩니다. 게이트와 라이저는 왁스 모델 어셈블리에 제공되어 후속 주조 중에 용융된 티타늄 합금의 원활한 흐름과 배수를 허용합니다.
• 내화 코팅: 왁스 모델 어셈블리를 내화 코팅에 담가서 표면에 내화 재료의 균일한 층을 보장합니다. 내화 코팅은 일반적으로 내화 분말, 결합제, 용제로 구성되며, 그 특성은 금형 품질에 직접적인 영향을 미칩니다. 코팅 후 왁스 모형 표면에 내화 모래 층을 뿌려 금형의 강도와 두께를 높입니다.
• 건조 및 경화: 내화성-코팅된 왁스 모델 조립체는 내화성 코팅의 용제가 증발하고 결합제가 응고될 수 있도록 건조 및 경화 처리를 거쳐야 합니다. 건조 및 경화 공정은 일반적으로 제어된 온도, 습도 및 환기와 같은 특정 환경 조건에서 수행됩니다. 일반적으로 금형이 원하는 두께와 강도에 도달할 때까지 반복적인 코팅과 건조/경화 공정이 필요합니다.
• 탈왁스: 몰드 쉘을 특정 온도로 가열하여 왁스 모델을 녹이고 흘러나오게 합니다. 탈랍 방법에는 열수탈랍, 증기탈랍, 전자레인지 탈랍 등 다양한 방법이 있습니다. 적합한 탈왁스 방법을 선택하면 금형 쉘 구조를 손상시키지 않고 왁스 모델이 완전히 녹고 제거됩니다. 탈랍 후, 잠금 모양에 맞는 공동이 금형 쉘 내부에 형성됩니다.
• 티타늄 합금 제련: 티타늄 합금 원료를 진공 유도로에 넣어 용해합니다. 용해 과정에서 용해로 내부의 온도, 압력 및 분위기는 티타늄 합금의 화학적 조성과 품질을 보장하기 위해 엄격하게 제어되어야 합니다. 티타늄 합금의 용융 온도는 일반적으로 1600도 이상으로 높으므로 특수 내화 재료와 가열 장비가 필요합니다.
• 주조: 용융된 티타늄 합금이 적절한 온도와 유동성에 도달하면 예열된 금형 쉘에 빠르게 부어집니다. 주조 공정은 용융된 티타늄 합금이 공기 중의 산소, 질소 등과 반응하여 자물쇠의 품질에 영향을 미치는 것을 방지하기 위해 진공 또는 불활성 가스 보호 하에서 수행되어야 합니다. 또한, 금형 쉘 내의 공동이 완전히 채워져 다공성 및 수축 공동과 같은 결함을 방지하려면 주입 속도와 부피를 정밀하게 제어해야 합니다.
• 금형 쉘 청소: 티타늄 합금 액체가 냉각 및 응고된 후 금형 쉘이 파손되고 잠금 블랭크가 제거됩니다. 그런 다음 샌드 블라스팅 및 산세척과 같은 방법을 사용하여 자물쇠 표면의 잔류 금형 껍질과 산화물 스케일을 청소하여 자물쇠 표면을 매끄럽게 만듭니다.
• 열처리: 자물쇠는 미세 구조와 성능을 개선하기 위해 열처리를 거칩니다. 일반적인 열처리 공정에는 어닐링, 담금질 및 템퍼링이 포함됩니다. 열처리를 통해 자물쇠의 강도, 경도, 인성 및 내마모성을 향상시켜 자동차 사용 요구 사항을 충족시킬 수 있습니다.
• 가공 및 조립: 자물쇠의 설계 요구 사항에 따라 자물쇠는 드릴링, 밀링, 연삭 등을 통해 가공되어 정확한 치수와 표면 품질을 얻습니다. 그런 다음 잠금 실린더, 스프링, 볼트 등의 부품을 잠금 본체에 설치하여 조립이 수행됩니다. 그런 다음 자물쇠의 성능과 기능이 표준을 충족하는지 확인하기 위해 조정 및 검사가 수행됩니다.
품질 관리
원료검사
티타늄 합금 원료와 왁스, 내화물 등의 보조 재료에 대해 엄격한 검사를 실시하여 화학적 조성, 물리적 특성 및 품질이 요구 사항을 충족하는지 확인합니다. 분광 분석 및 금속 조직 검사는 원자재를 테스트하고 표준 이하의 재료가 생산 공정에 유입되는 것을 방지하는 데 사용됩니다.
공정 모니터링
손실된 왁스 주조 공정의 각 단계에는 엄격한 공정 모니터링 지점이 설정됩니다.- 온도, 압력, 시간 등의 공정 매개변수를 모니터링함으로써 공정의 안정성과 일관성이 보장됩니다. 비파괴 검사와 치수 측정 방법을 사용하여{4}}왁스 패턴, 몰드 쉘 및 잠금 블랭크를 실시간 검사하여 생산 공정의 문제를 신속하게 식별하고 수정합니다.
완제품 검사
최종 자동차 트렁크 잠금 장치에 대해 육안 검사, 치수 측정, 성능 테스트 등 종합적인 검사가 이루어집니다. 육안검사는 자물쇠 표면의 균열, 모래구멍, 기포 등의 결함을 주로 점검하며, 치수 측정은 측정 도구를 사용하여 잠금 장치 치수가 설계 요구 사항을 충족하는지 확인합니다. 성능 테스트에는 개폐 유연성, 잠금 신뢰성 및 내식성에 대한 테스트가 포함됩니다. 모든 검사 항목을 통과한 자물쇠만이 시장에 출시될 수 있습니다.
응용 전망
자동차 산업이 지속적으로 발전함에 따라 자동차 부품에 대한 성능 및 품질 요구 사항이 점점 더 엄격해지고 있습니다. 자동차의 중요한 안전 부품인 트렁크 잠금 장치의 성능은 차량 안전과 사용 편의성에 직접적인 영향을 미칩니다. 티타늄 합금 유실-왁스 주조는 고정밀, 고품질, 복잡한 형상 제조 능력이라는 장점을 바탕으로 자동차 트렁크 잠금 장치 제조에 더 폭넓게 응용될 것입니다. 또한, 티타늄 합금 재료의 비용이 점진적으로 감소하고 로스트왁스 주조 공정이 지속적으로 개선됨에 따라 이 기술의 응용 전망은 더욱 넓어질 것입니다. 또한, 로스트왁스 주조 공정은 다른 자동차 부품 제조에도 적용할 수 있어 자동차 산업 발전을 위한 강력한 기술 지원을 제공합니다.
